A kivágott részek hatékony módja annak, hogy felfedjük a könyv belsejének egy részét. Két vágási változatot kínálunk:
-
Szabványos vágás (90°) – a kés merőlegesen vág a borító felületére (egyenes, függőleges él).
-
Ferde vágás (45°) – a kés szögben vág, díszítő ferde letörést hozva létre a nyílás körül.

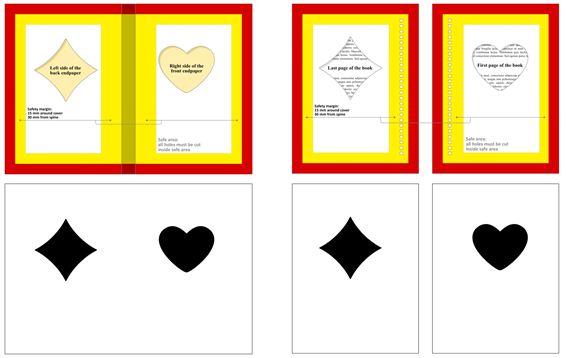

1. Mi lesz látható az ablakon keresztül?
Az, hogy mi válik láthatóvá, a kötés típusától függ.
-
Keménytáblás kötés (ragasztott / cérnafűzött)
- Az előzék tervét úgy készítse el, hogy a látható grafika megfelelően helyezkedjen el az ablak területén belül.
-
Wire-O keménytáblás kötés
- A könyvtest első oldalának tartalmaznia kell a megfelelő grafikát a kivágási területen.
FONTOS: Keménytáblás kötéseknél a könyv maximális teljes vastagsága 50 mm.
2. Hogyan készítse elő a fájlokat
A nyílás pontos létrehozásához adjon meg egy 3 oldalt tartalmazó PDF fájlt:
1. oldal: Borítógrafika nyomtatáshoz.
2. oldal: Előnézeti fájl (borítógrafika + a kivágási forma rávetítése) az elhelyezés ellenőrzéséhez.
3. oldal: Kizárólag a kivágási maszk (vektoros forma, lehetőleg kitöltve, borítógrafika nélkül).
3. Biztonsági margók
A vágókés elegendő munkateret igényel, és nem vághat túl közel a szélekhez. Minimális távolságok:
-
A gerinctől: legalább 30 mm.
-
Minden más széltől: legalább 15 mm.
4. Formai korlátozások
Szinte bármilyen forma kivágható, de a vágókéssel kapcsolatban vannak fizikai korlátok.
Szabványos vágás (90°) – ajánlott:
-
Minimális hegyesszög: 20°.
-
Minimális görbületi sugár: 3 mm.
-
Minimális távolság a vágásvonalak között: 3 mm.
Ferde vágás (45°) – ajánlott:
-
Minimális hegyesszög: 40°.
-
Minimális görbületi sugár: 5 mm.
-
Minimális távolság a vágásvonalak között: 7 mm.
-
Fontos: Ebben a változatban a maszk éle határozza meg az ablak belső élét. A borító felületén látható nyílás a ferde letörés miatt szélesebb lesz.
Mindkét módszer követelménye: A kivágási formának legalább egy egyenes vonalat vagy enyhe görbét kell tartalmaznia, amelynek minimális hossza 5 mm. Ez a kés kiindulópontjához szükséges.
5. Passzertűrés
A könyvkötési folyamatok során, például a borítóanyag könyvtáblára kasírozásakor és a könyvtest betáblázásakor kisebb elcsúszások fordulhatnak elő.
-
Tűrés: Legfeljebb 2 mm.
-
Fontos: Ne tervezzen olyan vonalakat, amelyeknek tökéletesen illeszkedniük kellene a borító és az ablakon át látható belső rész között. A gyártási tűrések miatt ezek az elemek esetleg nem illeszkednek pontosan, és vizuálisan hibásnak tűnhetnek.
